Capteur de niveau de cuve connecté

Combien reste-t-il dans votre cuve ? Vous pouvez le savoir sans vous déplacer.

Duck-E mesure le niveau de vos cuves, réservoirs ou contenants et réunit les valeurs dans Monitor avec leur historique et la dernière communication.

Suivre un niveauVoir un exemple dans Monitor
  • Cuves et citernes
  • Réservoirs
  • Historique
  • Plusieurs sites

La question que vous vous posez

Combien reste-t-il dans la cuve ? Et à quelle vitesse cela descend ?

Le capteur mesure le niveau ; Monitor montre la valeur, son évolution et la dernière communication du capteur.

Vos questions

Une valeur ne suffit pas. Il faut savoir ce qu’elle veut dire.

  • Combien reste-t-il ?
  • Comment le niveau a-t-il évolué ces derniers jours ?
  • Faut-il prévoir un passage cette semaine ?
  • Le capteur communique-t-il encore ?
  • Puis-je suivre plusieurs cuves ?
  • Et plusieurs sites ?

Duck-E Monitor

Chaque contenant, son niveau, son historique.

Trois contenants sur deux sites, leur niveau sur sept jours et la dernière communication de chaque capteur : voici à quoi cela ressemble dans Duck-E Monitor.

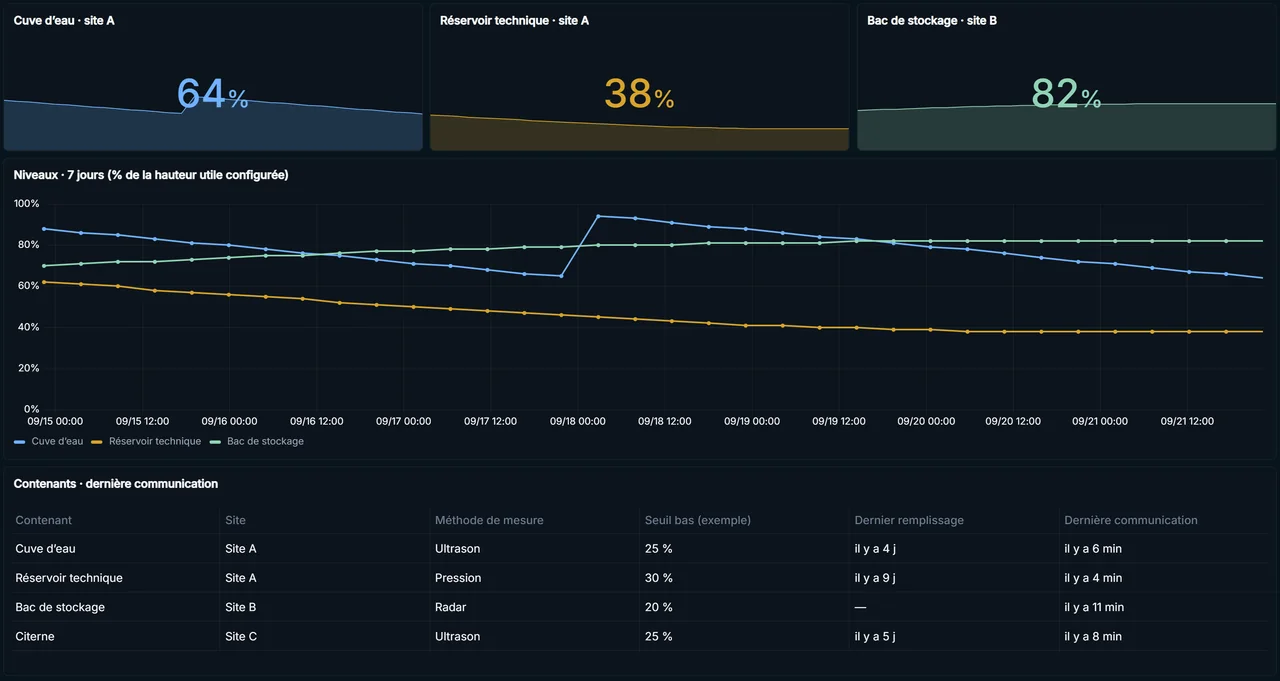

Capture réelle de Duck-E Monitor montrant le niveau de trois contenants (une cuve d’eau à 64 %, un réservoir technique à 38 %, un bac de stockage à 82 %), leur évolution sur sept jours avec un remplissage de la cuve, et pour chaque contenant la méthode de mesure, un seuil bas d’exemple et la dernière communication, avec des données de démonstration
Capture réelle · Duck-E Monitor · données de démonstration

Ce que vous pouvez voir

  • Le niveau de chaque contenantEn pourcentage de la hauteur utile configurée, contenant par contenant.
  • L’évolutionSept jours de mesures : la baisse régulière et le remplissage se lisent d’un coup d’œil.
  • La dernière communicationUn niveau qui ne bouge plus et un capteur qui ne communique plus ne veulent pas dire la même chose : Monitor le montre.
  • Plusieurs contenants, plusieurs sitesCuves, réservoirs, bacs et citernes dans une même vue, avec la méthode de mesure de chacun.

Ce n’est pas une maquette : c’est Duck-E Monitor, avec des données de démonstration.

Voir comment cela s’appliquerait à mon installation

Méthodes de mesure

Toutes les cuves ne se mesurent pas de la même manière.

La méthode dépend du contenant, du produit stocké et de ce qui l’entoure. Elle est choisie après un relevé, pas sur catalogue.

Ultrason, sans contactLe capteur est monté en partie haute et mesure la distance jusqu’à la surface, sans toucher le contenu. C’est la réponse la plus fréquente lorsque la surface est relativement plane et la visée perpendiculaire.
Radar, sans contactMême principe de montage, autre façon de sonder. À étudier lorsque l’environnement gêne une approche ultrasonique : condensation, poussière, vapeur, surface agitée.
Pression, au contactLe niveau est déduit de la pression exercée par la colonne de liquide, depuis le bas plutôt que depuis le haut. Une piste lorsque le sommet est encombré, inaccessible, ou que la surface se prête mal à une visée.
Un équipement existantUne sonde ou un transmetteur est déjà en place ? S’il expose une information exploitable (sortie analogique, Modbus, RS485, API), Duck-E peut étudier sa récupération. Ce n’est pas possible avec tous les équipements.

La compatibilité dépend aussi du contenu. Une eau claire, un liquide moussant, un effluent, un carburant, un granulé ou une matière en vrac ne se mesurent pas de la même manière, et une sonde en contact doit être compatible avec le produit. Si votre installation présente une contrainte particulière (atmosphère réglementée, produit agressif, procédé sensible), indiquez-le au premier échange : nous le vérifions avant toute proposition, et Duck-E ne revendique aucune certification pour atmosphère explosive.

Ce que l’on peut mesurer.

Les réserves qui posent problème sont rarement celles que l’on croise tous les jours.

Illustration d’une citerne extérieure dont le niveau est suivi à distanceCiternes et réserves d’eauCiternes extérieures, réserves d’arrosage, bassins : anticiper un manque plutôt que le constater.
Illustration d’un local technique de chauffage dont les abords sont surveillés à distanceRéserves techniques de bâtimentCuves de chaufferie, réservoirs de procédé, fosses : un niveau consultable sans ouvrir, ni monter, ni jauger.
Illustration d’un bâtiment d’exploitation agricole en zone de montagneCuves d’exploitation agricoleRéserves d’eau, cuves de traitement, citernes de ferme : souvent éloignées du bâtiment principal, et rarement sur le chemin.
Illustration d’un bâtiment industriel et de ses installations extérieuresSilos et matières en vracPossible lorsque la méthode retenue est compatible avec le matériau et la géométrie. Cela se détermine au relevé, pas à la commande.

Un capteur de niveau ne mesure pas un pourcentage.

Il mesure une grandeur physique. Le pourcentage affiché est le résultat d’un travail de conversion, et ce travail se fait cuve par cuve.

Schéma explicatif. Aucune cote n’y figure : les distances dépendent du capteur retenu et de la cuve.

  1. Le point de mesureLe capteur est monté en partie haute, sur une trappe ou un couvercle, et vise la surface du produit.
  2. La zone la plus proche du capteurSelon le capteur retenu, la mesure n’est pas exploitable à faible distance de l’émetteur. Elle réduit d’autant la hauteur réellement mesurable.
  3. La distance mesuréeC’est la seule grandeur que le capteur renvoie : la distance qui le sépare de la surface. Ni un niveau, ni un volume.
  4. La hauteur utileRelevée à l’installation. C’est elle qui transforme une distance en un niveau, puis en un pourcentage.
  5. Ce qui se trouve sur la trajectoireÉchelle intérieure, brise-lames, canalisation, agitateur : un obstacle dans l’axe de visée renvoie une mesure qui n’est pas celle de la surface.

De la hauteur au volume, la relation est rarement droite

Une cuve cylindrique couchée en donne l’exemple le plus parlant. À la moitié de sa hauteur, elle contient bien la moitié de son volume : la symétrie du cercle le garantit. Mais à un quart de sa hauteur, elle n’en contient qu’environ un cinquième. L’écart se creuse exactement là où il compte : dans le bas de la cuve, au moment où la question devient « faut-il commander maintenant ».

Un fond bombé, un fond conique ou une géométrie irrégulière déplacent encore cette relation. Selon la cuve, une table de correspondance ou une calibration est établie à l’installation pour passer d’une hauteur à un pourcentage ou à des litres crédibles.

C’est ce travail qui sépare une valeur affichée d’une valeur sur laquelle on décide.

Historique et dernière communication

Une valeur dit combien. L’historique dit à quelle vitesse.

Un relevé isolé répond à « combien maintenant ». Plusieurs jours de mesures montrent si le niveau baisse régulièrement, s’il a été rempli ou s’il ne bouge plus. C’est cette lecture qui aide à décider quand prévoir un passage ou une commande.

Duck-E ne calcule pas de date de rupture et n’annonce pas automatiquement quand la cuve sera vide. La tendance se lit sur l’historique ; la décision reste la vôtre.

Chaque capteur a aussi sa dernière communication. Un capteur silencieux apparaît comme tel, au lieu de passer pour une cuve dont le niveau ne bouge pas.

Le contexte

Plus qu’un niveau.

Le niveau peut être une donnée parmi d’autres pour comprendre ce qui se passe autour d’un réservoir.

Scénario possible. Autour d’un réservoir d’eau, Monitor affiche côte à côte le niveau, l’état de la pompe qui le remplit, sa consommation, la température du local et l’ouverture de la trappe d’accès. Un niveau qui baisse pendant que la pompe tourne ne se lit pas comme un niveau qui baisse pompe à l’arrêt.

Découvrir Duck-E Monitor →

Schéma : niveau, état de pompe, énergie, température et ouverture réunis dans Duck-E Monitor, selon l’installation.

Duck-E Monitor

Plusieurs sites

Une cuve aujourd’hui. Plusieurs sites demain.

Chaque contenant a son nom, sa méthode de mesure, ses seuils et son historique ; tous se lisent dans une seule supervision, quelle que soit leur adresse.

Exemple : un site A avec deux cuves, un site B avec un réservoir, un site C avec un stockage, réunis dans Duck-E Monitor.

Commencer petit

Commencez par une cuve. Ajoutez le reste ensuite.

La cuve qui vous oblige le plus souvent à vous déplacer suffit pour démarrer.

  1. 1Un niveau
  2. 2Plusieurs contenants
  3. 3Pompes, énergie et autres données
  4. 4Plusieurs sites

Le capteur est choisi pour la cuve. Pas l’inverse.

Avant de parler matériel, nous regardons ce qui va réellement contraindre la mesure. C’est ce relevé qui écarte les mauvaises solutions.

Ce que Duck-E relève avant de choisir

Forme et géométrieVerticale, couchée, à fond bombé, enterrée : la forme conditionne la conversion autant que la pose.
Hauteur utileCe qui sépare le point de mesure du fond exploitable, relevé sur place et non déduit d’un plan.
Position du point de mesureUne trappe, un piquage, un couvercle. Tous n’offrent pas une visée utilisable sur la surface.
Obstacles intérieursÉchelle, brise-lames, canalisation, agitateur : ce qui traverse la cuve traverse aussi la mesure.
Surface du produitPlane, agitée, en vrac, en pente : une surface irrégulière ne se comporte pas comme une cible d’essai.
Mousse et condensationDeux perturbations courantes. Elles orientent le choix de la technologie et du point de montage.
Poussière et environnementEmpoussièrement, vapeur, projections, température du local : le procédé compte autant que la cuve.
Accès pour la pose et l’entretienChanger une pile ou vérifier un montage ne doit pas demander une intervention en hauteur improvisée.
Couverture radioUne cuve enterrée, une fosse ou une réserve en sous-sol n’offrent pas la même propagation qu’une citerne en extérieur.

Duck-E ne publie ni distance, ni angle, ni précision, ni autonomie universelle : ces valeurs appartiennent à une référence précise, dans des conditions précises. Il arrive aussi que le relevé conclue qu’une mesure de niveau connectée n’est pas la bonne réponse pour cette cuve, nous le disons.

Ce que la mesure fait, et ce qu’elle ne fait pas.

La limite est nette, et il vaut mieux la connaître avant de signer.

Ce que Duck-E peut faire

  • Mesurer le niveau d’une cuve à distance, sans ouverture ni déplacement.
  • Convertir la mesure en niveau et en pourcentage à partir de la hauteur utile relevée.
  • Conserver l’historique des relevés et rendre la tendance lisible.
  • Signaler le franchissement d’un seuil bas ou haut configuré pour la cuve, selon le projet.
  • Réunir plusieurs cuves et plusieurs sites dans une même supervision.
  • Signaler un capteur qui a cessé de communiquer.

Ce que Duck-E ne fait pas

  • Annoncer automatiquement la date à laquelle la cuve sera vide.
  • Deviner un volume en litres sans géométrie connue ni calibration.
  • Détecter seul une consommation anormale sur toutes les installations.
  • Remplacer un dispositif de jauge réglementaire ou de sécurité en place.
  • Commander une pompe, une vanne ou un remplissage à distance : aucune commande n’est prévue par défaut.
  • Convenir à tous les contenus sans vérification préalable du produit stocké.

Un capteur de niveau peut compléter une jauge existante en apportant la lecture à distance, l’historique et le seuil, sans se substituer à un dispositif réglementaire ou de sécurité déjà en place. Lorsque c’est votre cas, dites-le : cela change le rôle attendu de l’installation, pas son intérêt.

Des familles de capteurs, pas un catalogue.

La méthode est arrêtée après le relevé. La référence exacte vient ensuite, jamais l’inverse.

Sans contact

Familles ultrasonique et radar, montées en partie haute. Elles ne touchent pas le contenu, ce qui simplifie l’entretien, mais elles supposent une visée exploitable sur la surface.

Au contact

Familles de mesure par pression, lorsque le sommet de la cuve est encombré ou que la surface se prête mal à une visée. La compatibilité de la sonde avec le produit est alors à valider.

Duck-E n’est lié à aucun fabricant : la famille est retenue pour ce que la cuve permet. Les références ci-dessous sont des exemples de ce que Duck-E peut intégrer selon le projet, un par approche, pas une gamme imposée.

Voir un exemple de référence par approche

Trois méthodes, trois situations. L’ultrason mesure par le haut, sans contact. Le radar mesure aussi par le haut, avec un faisceau plus étroit, lorsque l’environnement ou la géométrie rendent l’ultrason moins adapté. La sonde hydrostatique mesure depuis le liquide lui-même, quand la mesure par le dessus ne convient pas. La référence exacte et sa version LoRaWAN sont arrêtées une fois la cuve relevée.

Dragino DDS75-LBDragino

Distance jusqu’au contenu par ultrason, de 280 à 7500 mm (plage annoncée pour une surface plane), compensation en température intégrée

La plage couvre la majorité des cuves, réservoirs et conteneurs rencontrés. Le capteur se monte en partie haute et ne touche pas le contenu, ce qui simplifie l’entretien.

Deux limites à connaître : la plage est annoncée pour une surface plane et perpendiculaire, et les valeurs sous 280 mm sont invalides : un contenu en vrac, irrégulier ou arrivé au ras du capteur ne se comporte donc pas comme une cible d’essai. Le fabricant annonce un boîtier IP66 ; il n’indique pas d’indice pour la sonde ni pour son câble.

Milesight EM410-RDLMilesight

Distance par radar millimétrique 60 GHz, de 0,3 à 12 m

Le radar est à étudier lorsque la poussière, la vapeur, la condensation ou la géométrie rendent l’ultrason moins adapté. Son faisceau de 8° est particulièrement intéressant dans une cuve étroite ou un puits profond.

Le fabricant annonce un boîtier IP68, un stockage local de 2 000 relevés avec retransmission, une configuration par NFC ou Bluetooth, et un montage par filetage G 1½ pouce ou NPT 1½ pouce. Des modes prédéfinis existent pour la cuve de stockage et le puits.

Milesight EM500-SWLMilesight

Niveau par sonde hydrostatique immergée

Quand la mesure par le dessus n’est pas adaptée (sommet encombré, mousse, géométrie qui ne se prête pas à une visée), la sonde descend dans le liquide et mesure la hauteur de colonne au-dessus d’elle. C’est le contenu lui-même qui donne la valeur, sans dépendre de l’état de la surface.

Le fabricant annonce des plages de 0 à 3, 5 ou 10 mètres de colonne d’eau, une précision de ±0,5 % de l’étendue de mesure, une sonde IP68 en inox 304 et un boîtier IP67, un stockage local de 1 000 relevés avec retransmission et une configuration par NFC. Elle est prévue pour les liquides non corrosifs : la compatibilité avec votre produit reste à valider.

Exemples de capteurs adaptés à ce besoin. Duck-E sélectionne le matériel en fonction de votre environnement et ne se limite pas à un fabricant unique.

Deux façons d’exploiter la supervision.

Duck-E Monitor peut être exploité dans l’infrastructure Duck-E, ou installé dans la vôtre.

Option 1

Infrastructure Duck-E

  • Supervision exploitée par Duck-E.
  • Connectivité adaptée au projet : Swisscom LPN lorsque sa couverture convient.
  • Infrastructure LoRaWAN privée locale lorsque la concentration d’objets ou les contraintes du site le justifient.
  • Duck-E Monitor.

Option 2

Déploiement local

  • Serveur fourni et configuré par Duck-E.
  • Passerelles sur site lorsque cette architecture les requiert.
  • Duck-E Monitor installé localement.
  • Intégration assurée par Duck-E.
Ce qui est défini au cadrage, dans les deux cas

Pour l’infrastructure Duck-E : la connectivité, l’hébergement et le périmètre exact de traitement sont définis par Duck-E selon les contraintes du projet et précisés dans l’offre.

Un réseau LoRaWAN privé installé sur le site peut continuer d’alimenter Duck-E Monitor exploité dans l’infrastructure Duck-E. C’est un choix de connectivité, à ne pas confondre avec un déploiement local complet de la supervision.

Pour un déploiement local : l’architecture est définie avec vous selon les contraintes du site : équipements installés localement, connectivité utilisée, accès extérieur éventuel, maintenance et mises à jour. Le périmètre exact est arrêté lors du cadrage du projet.

Voir les architectures Duck-E Monitor en détail →

Connectivité et existant

Le réseau est un moyen.

Pas besoin de Wi-Fi sur la cuve : selon le site, la mesure passe par LoRaWAN, via Swisscom LPN lorsque sa couverture convient, par une passerelle installée sur place ou par une autre architecture. Une cuve enterrée ou une réserve en sous-sol se vérifie sur place avant toute commande. La cadence de remontée se règle selon le besoin : une remontée plus fréquente consomme davantage.

Une sonde ou un transmetteur est déjà installé ? S’il expose une information exploitable (sortie analogique, Modbus, RS485 ou API), Duck-E peut étudier sa récupération dans Monitor. Ce n’est pas possible avec tous les équipements : nous le vérifions d’abord.

Les seuils, les événements et leurs destinataires sont configurés selon le projet, cuve par cuve. Par défaut, Duck-E ne commande ni pompe, ni vanne, ni remplissage automatique : la mesure informe, la décision reste la vôtre.

Comprendre le LoRaWAN en détail ↗

Questions fréquentes.

Comment connaître le niveau d’une cuve à distance ?

Un capteur de niveau installé sur la cuve mesure la hauteur du produit ; la valeur est transmise par un réseau adapté au site et Duck-E Monitor l’affiche avec son historique et la dernière communication du capteur.

Le capteur doit-il toucher le liquide ?

Cela dépend de la méthode retenue. Une mesure ultrasonique ou radar se fait sans contact, depuis la partie haute. Une mesure par pression suppose au contraire une sonde en contact avec le liquide, dont la compatibilité avec le produit stocké doit être validée. C’est l’une des raisons pour lesquelles la méthode se choisit cuve par cuve.

Obtient-on un volume en litres ?

C’est possible lorsque la géométrie de la cuve est connue et qu’une table de correspondance a été établie. Sans cela, nous affichons une hauteur et un pourcentage plutôt qu’un volume approximatif présenté comme exact.

Que se passe-t-il lorsque le niveau passe sous un seuil ?

Le franchissement est enregistré et déclenche l’événement défini pour cette cuve. Les seuils, les événements et leurs destinations sont configurés selon les besoins du projet : une cuve tampon et une citerne de réserve n’appellent ni les mêmes valeurs ni les mêmes destinataires.

Peut-on surveiller plusieurs cuves, y compris sur plusieurs sites ?

Oui. Chaque cuve a son capteur, sa hauteur utile, ses seuils et son historique, et l’ensemble est visible dans une même supervision, y compris lorsque les cuves sont réparties sur plusieurs adresses.

La mesure fonctionne-t-elle sur tous les liquides et tous les matériaux ?

Non, et il vaut mieux le dire avant l’installation. Une eau claire, un liquide moussant, un effluent, un carburant, un granulé ou une matière en vrac ne se comportent pas de la même manière face à une mesure de niveau. La compatibilité se vérifie en fonction du produit stocké, de la géométrie de la cuve et des contraintes du local.

Faut-il du Wi-Fi ou une alimentation près de la citerne ?

Pas nécessairement. Selon le capteur retenu, il fonctionne sur pile et communique par radio : ni Wi-Fi ni prise de courant sur la cuve. L’autonomie réelle dépend du modèle, de la fréquence de remontée et des conditions d’exploitation ; elle est indiquée pour le matériel retenu, pas promise à l’avance. Côté réseau, Duck-E privilégie le Swisscom LPN lorsque sa couverture convient au projet.

Que se passe-t-il si le capteur ne communique plus ?

Un capteur silencieux est traité comme une anomalie, pas comme une cuve dont le niveau ne bouge pas. Duck-E Monitor affiche la dernière communication de chaque capteur.

Peut-on utiliser une sonde de niveau déjà installée ?

Si elle expose une information exploitable (sortie analogique, Modbus, RS485 ou API), Duck-E peut étudier sa récupération dans Monitor. Ce n’est pas possible avec tous les équipements : nous le vérifions d’abord.

Duck-E peut-il commander une pompe ou le remplissage ?

Pas par défaut. Duck-E mesure le niveau et l’affiche dans Monitor ; il ne commande ni pompe, ni vanne, ni remplissage automatique. Si votre projet soulève cette question, abordez-la dès le premier échange.
