Qualité de l’air intérieur

Comment évolue l’air de vos locaux au fil de la journée ?

Duck-E réunit les mesures de vos espaces dans Monitor pour voir les valeurs actuelles, leur historique et comparer plusieurs pièces ou sites.

Suivre la qualité de l’air Voir un exemple dans Monitor

CO₂
Température et humidité
Historique
Plusieurs espaces

La question que vous vous posez

Que se passe-t-il dans cette salle lorsqu’elle est occupée ?

Les capteurs mesurent le CO₂, la température et l’humidité ; Monitor conserve l’évolution de la journée et la dernière communication de chaque capteur.

Vos questions

Une valeur affichée ne dit pas ce qu’a vécu la pièce.

Le CO₂ augmente-t-il à certaines heures ?
La température reste-t-elle stable ?
L’humidité évolue-t-elle ?
Puis-je comparer plusieurs salles ?
Le capteur communique-t-il encore ?

Duck-E Monitor

Trois espaces, une journée, les mêmes mesures.

Le CO₂ de trois espaces sur 24 heures, la température et l’humidité de la salle de réunion, et la dernière communication de chaque capteur : voici à quoi cela ressemble dans Duck-E Monitor.

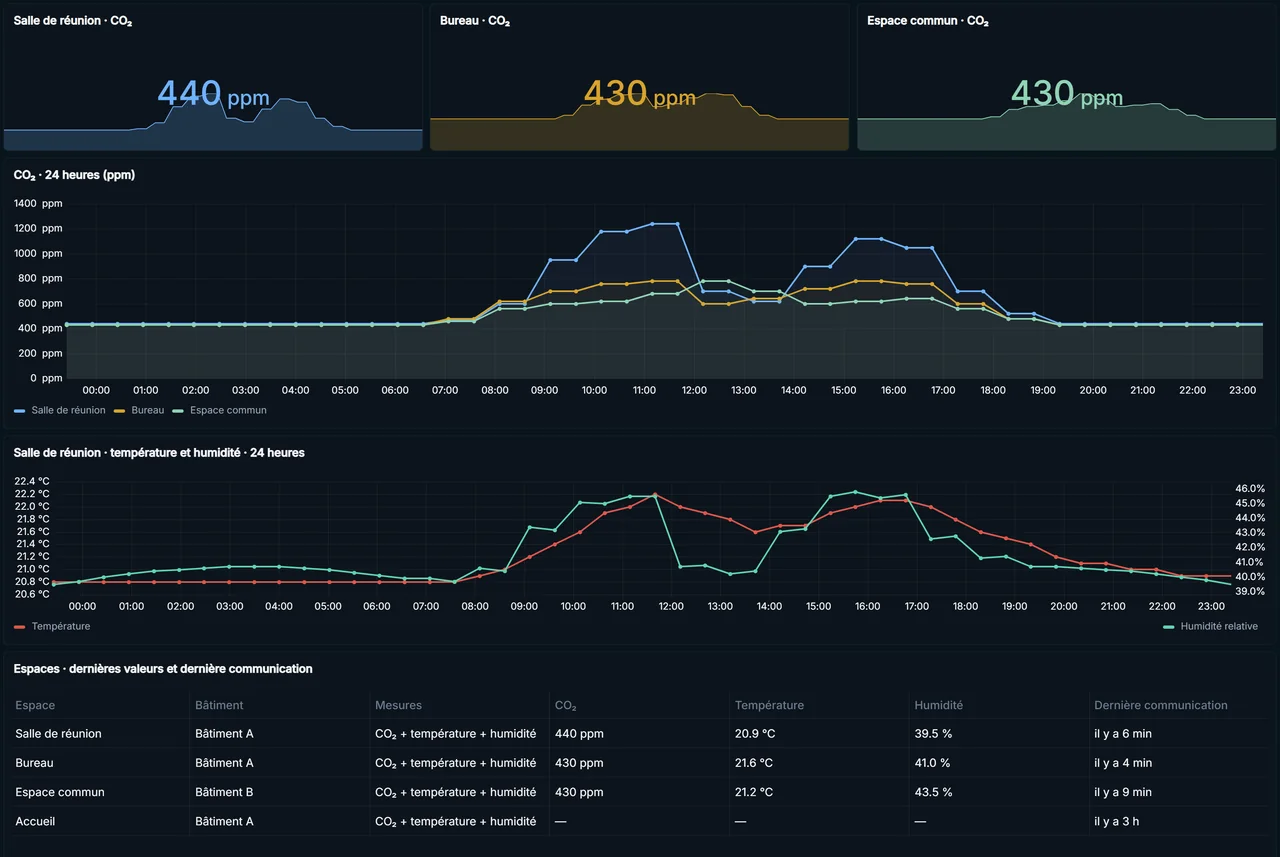

Capture réelle de Duck-E Monitor montrant le CO₂ d’une salle de réunion, d’un bureau et d’un espace commun sur 24 heures, avec deux périodes d’occupation, la température et l’humidité de la salle de réunion sur la même période, et pour quatre espaces les dernières valeurs et la dernière communication, avec des données de démonstration — Capture réelle · Duck-E Monitor · données de démonstration

Ce que vous pouvez voir

Le CO₂ de chaque espaceEn ppm, espace par espace, avec sa valeur actuelle.
L’évolution sur 24 heuresDeux périodes d’occupation se distinguent nettement, puis la valeur revient vers son niveau de fond.
La température et l’humiditéElles donnent le contexte de la même pièce, sur la même période.
La dernière communicationL’accueil n’a rien transmis depuis trois heures : ses valeurs ne sont pas affichées comme actuelles.

Ce n’est pas une maquette : c’est Duck-E Monitor, avec des données de démonstration.

Voir comment cela s’appliquerait à mes locaux

Ce que l’on mesure

CO₂, température, humidité.

Trois paramètres que les capteurs retenus mesurent réellement. Duck-E ne publie pas une liste de polluants qu’il ne mesure pas.

CO₂La concentration en dioxyde de carbone de l’espace, en ppm. C’est l’indicateur qui bouge le plus nettement quand une pièce est occupée.

TempératureL’ambiance thermique mesurée dans le local, en degrés Celsius.

HumiditéL’humidité relative de l’air, en pourcentage.

Autres paramètresSeulement si la référence retenue les mesure réellement : la pression atmosphérique, par exemple. Duck-E n’annonce pas de particules fines ni de composés organiques volatils sur ces références.

Ce qui rend la mesure utile

Une valeur seule ne raconte pas toute la journée.

La même mesure devient exploitable dès qu’on peut la situer dans le temps et à côté d’autres espaces.

Quatre lectures d’une même mesure

Le CO₂ maintenantUtile : c’est l’état de l’espace à l’instant où vous regardez.

L’historiqueIl montre quand la valeur monte, combien de temps elle reste haute et quand elle redescend.

La température et l’humiditéElles donnent le contexte de la même pièce, sur la même période.

Plusieurs sallesElles permettent de comparer des espaces à usage comparable, au lieu de juger un chiffre isolé.

La valeur actuelle est utile. L’historique explique comment elle y est arrivée.

Quatre moments qu’une mesure ponctuelle ne peut pas distinguer.

La hausseLe local se remplit, la valeur monte. Sa pente dépend du nombre de personnes et du renouvellement d’air.

Le plateauLa valeur se stabilise, parfois haut. C’est la durée de ce plateau qui informe, pas le chiffre lu au passage.

La baisseUne aération ou une salle qui se vide, et la valeur redescend. La vitesse de retour se lit sur la courbe.

La répétitionLe même profil revient-il chaque jour, ou seulement certains jours ? C’est l’historique qui répond, jamais le relevé du moment.

Comparer deux journées du même local, ou le même créneau d’une semaine à l’autre, fait apparaître ce qu’une seule lecture ne montre jamais : un local qui monte vite et redescend lentement ne se comporte pas comme un local qui monte lentement et revient aussitôt.

Duck-E conserve cet historique et le rend consultable. Il n’extrapole pas la suite et n’annonce aucune valeur à venir : la lecture de la tendance reste la vôtre.

La vraie valeur apparaît lorsque vous comparez plusieurs locaux.

Prise seule, la valeur d’une salle n’apprend pas grand-chose. Mise à côté de trois autres, elle situe où se trouve le sujet.

Une pièceUne valeur, et son évolution dans la journée.

Un étageLes locaux se comparent entre eux, à usage comparable.

Un bâtimentLes zones se lisent ensemble, sur la même période.

Plusieurs sitesUne seule supervision, quel que soit le nombre d’adresses.

Duck-E rapproche les évolutions de plusieurs espaces. Il ne détermine pas automatiquement pourquoi un local se comporte différemment d’un autre : cela dépend de son usage, de son occupation et de son installation, que votre organisation connaît mieux que le capteur.

Vous cherchez à mesurer la fréquentation plutôt que les conditions ambiantes ? Voir Duck-E Occupancy →

Le CO₂ est un indicateur. Il ne décrit pas à lui seul toute la qualité de l’air.

La capture plus haut raconte une occupation, pas un diagnostic.

Ce que la mesure renseigne

Dans un local occupé, le CO₂ s’accumule d’autant plus qu’il y a de personnes et que la pièce est peu renouvelée. Son évolution apporte donc une information utile sur l’équilibre entre occupation et renouvellement de l’air. Selon les capteurs retenus, elle peut s’accompagner de la température, de l’humidité relative et de la pression.

Ce qu’elle ne renseigne pas

Le CO₂ n’est pas une mesure de la pollution intérieure au sens large. Une valeur donnée ne signifie pas universellement que l’air d’un local est bon ou mauvais : cela dépend du local, de son usage, de son occupation et de vos propres consignes d’exploitation. Duck-E ne pose aucun diagnostic et n’annonce rien au-delà de ce que le matériel choisi fournit réellement.

Attention à une confusion fréquente : certains capteurs bon marché annoncent un « eCO₂ » estimé à partir des composés organiques volatils. Une estimation eCO₂ ne doit pas être confondue avec une mesure directe du CO₂ : Duck-E vérifie le principe de mesure retenu pour le projet, et vous l’indique.

Ce que Duck-E fait, et ce qu’il ne fait pas.

Sur ce sujet plus que sur un autre, autant le dire d’emblée.

Ce que Duck-E permet

Mesurer le CO₂ et les conditions ambiantes des locaux équipés.
Conserver l’historique et le rendre consultable sur la période voulue.
Comparer plusieurs locaux, bâtiments ou sites sur la même période.
Voir qu’un capteur ne communique plus, au lieu d’un trou dans la série.
Suivre des seuils et des événements définis pour le projet.

Ce que Duck-E ne fait pas

Duck-E ne délivre aucune attestation de conformité sur la qualité de l’air.
Il ne qualifie pas médicalement l’air et ne garantit pas qu’un local est sain.
Le CO₂ seul ne mesure pas toute la pollution intérieure.
Duck-E ne pilote pas automatiquement une ventilation.
Il ne remplace pas une étude spécialisée lorsque celle-ci est nécessaire.
Ce n’est ni une analyse microbiologique, ni une analyse chimique exhaustive de l’air.
Seuls les paramètres mesurés par les capteurs installés sont suivis : pas l’ensemble des polluants d’un local.

L’interprétation, la conformité et les décisions qui en découlent relèvent de votre organisation et des autorités compétentes.

Où cette mesure sert.

Des locaux occupés, dont l’air se renouvelle plus ou moins bien selon le moment.

Illustration de l’entrée d’un immeuble résidentiel récent

Bureaux & salles de réunionDes espaces fermés, occupés par vagues, dont personne ne surveille l’évolution.

Illustration d’un bâtiment technique communal et de ses points de collecte

Écoles & salles de formationDes locaux très occupés sur des créneaux courts, où l’aération est une consigne d’exploitation.

Illustration d’un bâtiment industriel et de ses installations extérieures

Bâtiments publicsPlusieurs locaux répartis, dont on veut comparer les profils sur la même période.

Illustration de l’entrée d’un lieu événementiel en soirée, fréquenté par du public

Locaux recevant du publicUne occupation qui varie fortement dans la journée, et un historique qui le montre.

Plusieurs bâtiments

Une salle aujourd’hui. Plusieurs bâtiments demain.

Chaque espace a son nom, ses mesures, son historique et sa dernière communication ; tous se lisent et se comparent dans une seule supervision.

Commencer petit

Commencez par une salle. Ajoutez le reste ensuite.

La pièce qui pose le plus de questions, une salle de réunion ou une salle de formation, suffit pour démarrer.

Vous cherchez uniquement à suivre une température ? Voir la surveillance de température →

1Un espace
2Plusieurs paramètres
3Plusieurs salles
4Plusieurs bâtiments

Le contexte

Plus qu’une mesure d’ambiance.

Les conditions d’un local se lisent mieux à côté du reste des informations du bâtiment.

Scénario possible. Dans une salle de réunion, Monitor affiche côte à côte le CO₂, la température, l’humidité et, si le projet comporte un comptage Duck-E Occupancy, la fréquentation du lieu. L’occupation vient alors d’un capteur dédié : elle n’est jamais déduite du CO₂.

Découvrir Duck-E Monitor →

CO₂
+
Température
+
Humidité
+
Occupation
+
Énergie
+
État d’équipement

Duck-E Monitor

Ventilation existante

Votre installation expose déjà des données de ventilation ? État de marche, fonctionnement d’un équipement, valeurs publiées en Modbus, RS485, par une API ou une autre interface exploitable : Duck-E peut étudier leur récupération pour les afficher à côté des mesures d’ambiance. Ce n’est pas possible avec toutes les installations, et cela se vérifie sur place.

Duck-E supervise : il ne commande pas la ventilation et ne pilote aucun équipement de traitement d’air.

Un bon capteur au mauvais endroit produit une mauvaise information.

C’est le point qui décide de la crédibilité de toute la mesure.

Ce qui influence l’interprétation

Le soufflage de ventilationDe l’air neuf directement sur la sonde donne une valeur flatteuse qui ne reflète pas la pièce.

Une fenêtre ou une porteUn ouvrant proche fait chuter la mesure à chaque passage, sans rapport avec l’air du local.

La hauteur de poseElle change ce que la sonde voit. Elle se décide sur le local, pas sur une règle universelle.

L’occupation réelleUn local occupé par deux personnes et le même occupé par trente ne s’interprètent pas de la même façon.

Nous ne publions pas de position universelle : l’emplacement se décide sur place, en fonction du local, de son usage et de son installation.

Le bon capteur dépend de ce que vous voulez réellement comprendre.

Deux situations qui ne se ressemblent pas : restituer la mesure dans le local, ou couvrir une plage que les capteurs d’ambiance n’atteignent pas.

Voir une référence par situation

Deux références, pas un catalogue. La sélection définitive se fait au cadrage, une fois le local et l’usage connus.

Milesight AM103Milesight

CO₂ par infrarouge (NDIR) de 400 à 5 000 ppm, plus température et humidité

Il mesure, et il restitue aussi l’information dans le local : un écran affiche la valeur, un voyant en donne une lecture immédiate. Dans une salle de réunion ou une salle de classe, c’est ce qui permet à l’occupant de réagir sans ouvrir une supervision.

Le fabricant annonce une précision de ±(30 ppm + 3 % de la lecture) sur le CO₂, ±0,2 °C entre 0 et 60 °C sur la température et ±2 % sur l’humidité, un écran E-Ink de 2,13 pouces, un voyant tricolore, des piles remplaçables, LoRaWAN Class A, une configuration par NFC et un stockage local de 640 relevés avec retransmission. L’autonomie annoncée est d’environ trois ans, pour un intervalle de 10 minutes en SF10. Les seuils du voyant se configurent : ils traduisent une consigne d’exploitation définie au projet, pas une échelle Duck-E. La variante AM103L existe sans écran lorsque l’affichage local n’est pas souhaité.

Dragino AQS01-LDragino

CO₂ réel par infrarouge (NDIR), plus température, humidité et pression

La mesure NDIR détecte le CO₂ lui-même, et la plage se prolonge au-delà des valeurs courantes, utile lorsqu’un local très occupé dépasse ce qu’un capteur d’ambiance couvre. La pression atmosphérique complète la mesure lorsqu’elle fait partie du besoin.

Plage annoncée par le fabricant : 400 à 5 000 ppm, étendue jusqu’à 10 000 ppm, avec une précision de ±(50 ppm + 3 % de la lecture). Température, humidité relative et pression atmosphérique complètent la mesure. LoRaWAN Class A, configuration Bluetooth 5.1, fonction datalog relue par downlink. Une estimation « eCO₂ » ne doit pas être confondue avec une mesure directe du CO₂ : Duck-E vérifie le principe de mesure retenu pour le projet.

Exemples de capteurs adaptés à ce besoin. Duck-E sélectionne le matériel en fonction de votre environnement et ne se limite pas à un fabricant unique.

L’architecture s’adapte aussi à vos contraintes informatiques.

Duck-E Monitor peut être exploité dans l’infrastructure Duck-E, ou installé dans la vôtre.

Option 1

Infrastructure Duck-E

Supervision exploitée par Duck-E.
Connectivité adaptée au projet : Swisscom LPN lorsque sa couverture convient.
Infrastructure LoRaWAN privée locale lorsque la concentration d’objets ou les contraintes du site le justifient.
Duck-E Monitor.

Option 2

Déploiement local

Serveur fourni et configuré par Duck-E.
Passerelles sur site lorsque cette architecture les requiert.
Duck-E Monitor installé localement.
Intégration assurée par Duck-E.

Ce qui est défini au cadrage, dans les deux cas

Pour l’infrastructure Duck-E : la connectivité, l’hébergement et le périmètre exact de traitement sont définis par Duck-E selon les contraintes du projet et précisés dans l’offre.

Un réseau LoRaWAN privé installé sur le site peut continuer d’alimenter Duck-E Monitor exploité dans l’infrastructure Duck-E. C’est un choix de connectivité, à ne pas confondre avec un déploiement local complet de la supervision.

Pour un déploiement local : l’architecture est définie avec vous selon les contraintes du site : équipements installés localement, connectivité utilisée, accès extérieur éventuel, maintenance et mises à jour. Le périmètre exact est arrêté lors du cadrage du projet.

Voir les architectures Duck-E Monitor en détail →

La connectivité suit la forme du parc.

Quelques salles dans des bâtiments éloignés et cinquante capteurs dans une même école n’appellent pas la même architecture.

Lorsque les capteurs sont dispersés sur plusieurs bâtiments, Duck-E privilégie un réseau public tel que Swisscom LPN, lorsque sa couverture convient au projet. Lorsqu’un site concentre de nombreux capteurs, une infrastructure LoRaWAN privée locale avec une ou plusieurs passerelles peut avoir du sens : la passerelle et sa liaison sont alors mutualisées entre tous les objets du site. La remontée passe par la connexion Internet du site ou, si nécessaire, par une liaison mobile data dédiée.

Un bâtiment ancien aux murs épais ne se comporte pas comme un plateau ouvert : la couverture est vérifiée sur place avant toute commande. Ce choix de réseau est par ailleurs indépendant du lieu d’exploitation de Duck-E Monitor : une passerelle sur site n’implique pas une supervision sur site.

Comprendre le LoRaWAN en détail ↗

Questions fréquentes.

Que peut-on mesurer pour suivre la qualité de l’air intérieur ?

Avec les références retenues par Duck-E : le CO₂, la température et l’humidité relative, et la pression atmosphérique sur l’une d’elles. Duck-E ne propose pas de mesure de particules fines ni de composés organiques volatils sur ces capteurs.

À quoi sert la mesure du CO₂ ?

Le CO₂ permet notamment d’observer comment l’air d’un espace évolue lorsqu’il est occupé : il s’accumule d’autant plus que la pièce est occupée et peu renouvelée. C’est un indicateur d’évolution, pas un diagnostic de la qualité de l’air ni un jugement sanitaire.

Peut-on consulter l’historique ?

Oui. Les mesures sont conservées sur la durée convenue : elles montrent à quel moment la valeur monte, combien de temps elle reste haute et quand elle redescend. Duck-E n’en déduit pas la cause.

Peut-on comparer plusieurs salles ?

Oui, sur la même période, à usage comparable. Le tableau peut être configuré pour rapprocher des espaces, des journées ou des semaines.

Peut-on suivre plusieurs bâtiments ?

Oui. Les espaces de plusieurs bâtiments ou sites se regroupent dans une même supervision, chacun avec ses mesures et sa dernière communication.

Le CO₂ permet-il de connaître le nombre de personnes présentes ?

Non. Le CO₂ n’est pas un comptage de personnes et Duck-E n’en déduit aucun effectif. Pour savoir combien de personnes utilisent un lieu, c’est un comptage dédié qui répond : Duck-E Occupancy. Les deux peuvent être complémentaires.

Peut-on utiliser les données de la ventilation existante ?

Parfois. Si l’installation expose une information exploitable (état de marche, Modbus, RS485, API ou autre interface), Duck-E peut étudier sa récupération pour l’afficher à côté des mesures. Duck-E ne commande pas la ventilation.

Faut-il du Wi-Fi ?

Pas nécessairement. Selon le projet, les capteurs passent par LoRaWAN, via Swisscom LPN lorsque sa couverture convient, ou par une infrastructure locale avec passerelle. La couverture d’un bâtiment ancien se vérifie sur place avant toute commande.

Duck-E fournit-il les capteurs ?

Oui. Duck-E choisit les références selon les paramètres que vous voulez réellement suivre et selon le local, les installe et les raccorde à Duck-E Monitor. Certaines références affichent aussi la valeur dans la pièce, lorsque c’est utile.

Est-ce une analyse réglementaire ou médicale de l’air ?

Non. Duck-E suit les paramètres mesurés par les capteurs installés. Ce n’est ni une analyse microbiologique ou chimique, ni une mesure de tous les polluants, ni un diagnostic médical, ni une certification du bâtiment. L’interprétation et la conformité relèvent de votre organisation et des autorités compétentes.

Sujets liés.

Duck-E MonitorValeurs, historique et dernière communication Voir une démonstrationDuck-E Monitor, avec de vraies preuves Duck-E OccupancyComprendre comment le lieu est fréquenté Surveillance de températureSuivre une température seule

Quels espaces aimeriez-vous suivre ?

Salles de réunion, salles de formation, bureaux ou espaces communs : décrivez vos locaux, leur usage et ce que vous voulez comprendre. Duck-E étudie les capteurs, leur emplacement et la supervision adaptés.
