Détection de fuite d’eau à distance

De l’eau là où il ne devrait pas y en avoir ? Sachez-le à distance.

Duck-E détecte une présence d’eau dans vos locaux ou installations et remonte l’information dans Duck-E Monitor, avec l’état du capteur, l’historique et la dernière communication.

Surveiller un risque de fuite Voir un exemple dans Monitor

Locaux techniques
Sous-sols
Historique
Plusieurs bâtiments

La question que vous vous posez

Y a-t-il de l’eau dans mon local technique ? Et depuis quand ?

Un capteur signale la présence d’eau au point surveillé ; Monitor dit à quelle heure, et si elle est toujours là.

Vos questions

Savoir qu’il y a de l’eau ne suffit pas.

Depuis quand l’eau est-elle là ?
Dans quelle zone exactement ?
Le capteur communique-t-il encore ?
Puis-je surveiller plusieurs locaux ?
Puis-je retrouver les événements précédents ?

Duck-E Monitor

Chaque zone, son état, son historique.

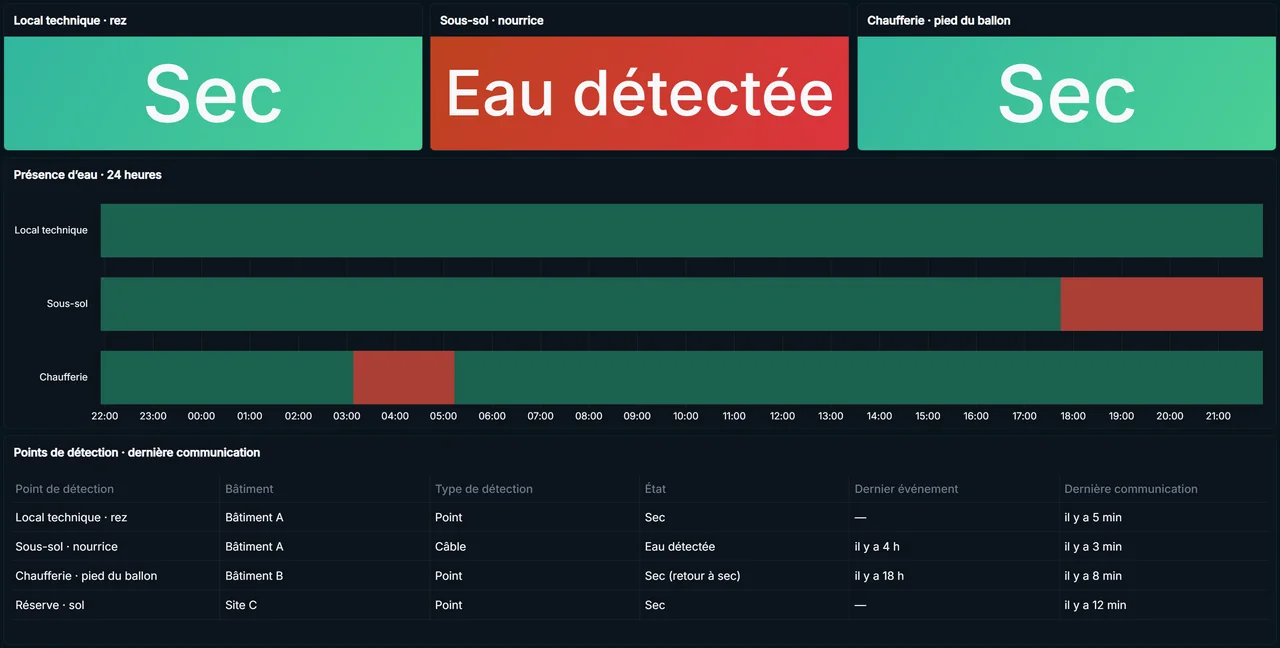

Trois points de détection, la présence d’eau sur 24 heures et la dernière communication de chaque capteur : voici à quoi cela ressemble dans Duck-E Monitor.

Capture réelle de Duck-E Monitor montrant trois points de détection d’eau (un local technique sec, un sous-sol où de l’eau est détectée, une chaufferie revenue à sec), la présence d’eau sur 24 heures et la dernière communication de chaque capteur, avec des données de démonstration — Capture réelle · Duck-E Monitor · données de démonstration

Ce que vous pouvez voir

L’état de chaque pointSec ou eau détectée, point par point.
L’historiqueÀ quelle heure l’eau est apparue, quand la zone est revenue à sec, si c’est déjà arrivé.
La dernière communicationUn point « sec » qui ne communique plus n’a pas la même signification : Monitor le montre.
Plusieurs zones, plusieurs bâtimentsLocaux, sous-sols, chaufferies, réserves, dans une même vue.

Ce n’est pas une maquette : c’est Duck-E Monitor, avec des données de démonstration.

Voir comment cela s’appliquerait à mon site

Le problème

Une fuite n’a pas besoin d’être importante pour devenir un problème.

Ce n’est pas le volume perdu qui coûte : c’est le temps pendant lequel l’eau reste là sans que personne ne le sache.

Les situations qui reviennent le plus souvent en exploitation :

Un local technique où personne ne passe entre deux relevés.
Un chauffe-eau, une pompe ou une nourrice qui se met à suinter.
Une machine dont le raccordement lâche pendant une fermeture.
Un sous-sol vide du vendredi soir au lundi matin.
Une apparition soudaine, ou au contraire une fuite lente qui met des heures à se voir.

Duck-E ne cherche pas l’origine d’une fuite. Il détecte qu’une présence d’eau est apparue à l’endroit surveillé, et à quelle heure.

Où détecter l’eau

Où détecter une fuite.

Les endroits où l’eau coûte cher sont rarement ceux que l’on traverse tous les jours.

Illustration d’un local technique de chauffage dont les abords sont surveillés à distance

Locaux techniques et chaufferiesLe cas le plus fréquent : un équipement à risque dans une pièce que personne ne traverse.

Illustration de l’entrée d’un immeuble résidentiel récent

Sous-sols d’immeublesBuanderies, nourrices et locaux communs répartis sur plusieurs adresses.

Illustration d’un bâtiment technique communal et de ses points de collecte

Bâtiments publics et communesDes bâtiments dispersés sur le territoire, sans présence permanente.

Illustration d’un bâtiment industriel et de ses installations extérieures

Sites industriels et équipementsMachines, armoires et zones où une présence d’eau impose une intervention rapide.

Types de détection

On ne surveille pas un point comme on surveille une longueur.

La géométrie de la détection se décide sur place, avec vous.

Détection ponctuelleUn capteur à l’endroit précis où l’eau est susceptible d’apparaître : sous une vanne, au pied d’un ballon, dans un point bas identifié. C’est la réponse la plus fréquente.

Détection par câbleUn cordon sensible sur toute sa longueur, lorsque l’eau peut apparaître n’importe où le long d’un équipement, d’une nourrice ou d’une paroi.

Plusieurs pointsPlusieurs capteurs lorsque plusieurs équipements ou plusieurs locaux doivent être couverts, réunis dans la même supervision.

Aucune de ces approches ne convient partout. Le capteur est retenu selon l’environnement, la surface à couvrir, l’emplacement, le scénario de fuite envisagé, l’accessibilité et la maintenance. C’est la visite du local qui tranche, pas le catalogue.

Détection ≠ diagnostic

Un capteur signale une présence d’eau. Il ne détermine pas l’origine, la cause, le débit ni l’étendue des dégâts. Duck-E aide à détecter et à suivre une présence d’eau à distance ; la recherche de fuite reste le métier d’un spécialiste.

Le contexte

Une fuite n’est pas toujours isolée.

L’eau peut être une donnée parmi d’autres pour comprendre ce qui se passe sur le site.

Scénario possible. Dans un local technique, Monitor affiche côte à côte la présence d’eau au sol, l’état de la pompe, sa consommation, la température du local et la dernière communication de chaque point. Une présence d’eau au moment où la pompe s’arrête ne se lit pas comme une eau de nettoyage.

Découvrir Duck-E Monitor →

Présence d’eau
+
Température
+
Humidité
+
État de pompe
+
Énergie
+
Ouverture

Duck-E Monitor

Plusieurs zones

Un local aujourd’hui. Plusieurs bâtiments demain.

Chaque point a son nom, son état et son historique ; tous se lisent dans une seule supervision. « Un problème quelque part » devient une adresse.

Commencer petit

Commencez par la zone la plus sensible. Ajoutez le reste ensuite.

Un détecteur au pied de l’équipement qui vous inquiète le plus suffit pour démarrer.

Vous cherchez plutôt à savoir combien d’eau reste dans une cuve ? Voir la mesure de niveau →

1Un point de détection
2Plusieurs zones
3D’autres données
4Plusieurs bâtiments

Protection active

Détecter une fuite peut aussi déclencher une coupure d’eau.

Quatre niveaux sont possibles : détecter, localiser le point équipé, superviser et historiser, puis agir, lorsque le projet est conçu pour cela.

Eau détectéeDétecteur de présence d’eau compatible Milesight D2D.

Commande locale D2DTransmise directement entre équipements compatibles, sans passer par une passerelle LoRaWAN pour cette commande.

Contrôleur UC511Reçoit la commande et pilote la sortie d’électrovanne.

Vanne ferméeÉlectrovanne bistable 12 V DC raccordée au contrôleur.

L’événement et l’action associée peuvent également être remontés dans Duck-E Monitor selon l’architecture retenue.

Schéma explicatif : l’architecture exacte dépend du projet.

Sur certaines architectures Milesight, le détecteur peut communiquer directement avec un contrôleur compatible (un Milesight UC511 par exemple) grâce à Milesight D2D. Une action locale, comme la fermeture d’une vanne, peut ainsi être déclenchée sans attendre le chemin complet jusqu’à la supervision.

Cette coupure automatique est une option d’architecture, pas une fonction incluse par défaut. Elle suppose des équipements compatibles, une vanne adaptée à l’installation et des conditions de fermeture arrêtées avec vous au cadrage.

Et si le problème se voit d’abord dans la consommation ?

Un compteur d’eau à impulsions compatible peut être raccordé au contrôleur afin de suivre les volumes consommés. Des règles peuvent être définies pour détecter un dépassement sur une période : un volume qui franchit un seuil, ou un cumul anormal sur une durée convenue.

La consommation peut être surveillée selon des seuils et des règles définis pour le site. Selon l’architecture retenue, leur dépassement peut déclencher une action de protection, jusqu’à la fermeture d’une vanne.

Ce n’est pas la même chose qu’une fuite détectée physiquement. Un volume qui dérive signale une anomalie à instruire ; un détecteur qui bascule constate une présence d’eau à un endroit précis. Les deux se complètent, ils ne se remplacent pas.

Un détecteur placé au mauvais endroit reste sec pendant la fuite.

C’est ce qui sépare un détecteur de fuite d’eau connecté réellement utile d’un boîtier posé au hasard.

Ce que Duck-E regarde avant de poser

L’endroit où l’eau apparaîtraitPas le milieu de la pièce : le point où elle arriverait réellement.

Point bas et pente du solL’eau va où le sol l’emmène, et rarement là où c’est pratique.

Proximité de l’équipementAssez près pour détecter tôt, assez loin pour ne pas gêner l’intervention.

Projections normalesUne zone régulièrement éclaboussée en exploitation n’est pas un bon point de détection.

CondensationLes conditions du local orientent le matériel et le mode de pose.

Nettoyage du localUn lavage au jet ou au balai change ce qui touche le sol.

Accessibilité du capteurChanger une pile ne doit pas demander de démonter un équipement.

Couverture radioUn sous-sol enterré n’a pas la même portée qu’un local au rez.

MaintenanceQui vérifie, à quelle fréquence, et comment le point est retrouvé.

Duck-E ne publie ni distance ni hauteur universelle, et ne fixe pas de nombre de capteurs type : cela dépend du local, de ses équipements et des défaillances réellement probables. La couverture est vérifiée sur place avant toute commande.

Ce que la détection fait, et ce qu’elle ne fait pas.

La limite est nette, et il vaut mieux la connaître avant de signer.

Ce que Duck-E peut faire

Détecter une présence d’eau au point ou sur la zone équipée.
Horodater le moment où l’état a changé.
Conserver l’historique des événements du point.
Transmettre l’alerte selon les règles définies pour le projet.
Signaler un capteur qui a cessé de communiquer.
Déclencher la fermeture d’une vanne lorsqu’une présence d’eau est détectée, lorsque l’architecture du projet est prévue pour cette action.

Ce que Duck-E ne fait pas

Localiser l’origine d’une canalisation fuyarde.
Mesurer automatiquement le volume perdu sans compteur adapté.
Diagnostiquer la cause de la fuite.
Remplacer une recherche de fuite professionnelle.

Un local peut recevoir de l’eau sans qu’il y ait de fuite. Nettoyage, condensation, purge, projections d’exploitation, intervention de maintenance : ces situations existent et se produisent normalement. Elles sont prises en compte dans le choix du point de détection et du matériel, mais Duck-E ne prétend pas les classer automatiquement à votre place dans tous les cas.

Le matériel suit l’architecture retenue.

Duck-E choisit l’architecture selon le besoin : détection seule, détection sur zone, coupure automatique ou suivi du volume.

Détecter

Famille Dragino LWL02 / WL03A / LWL04, en version LoRaWAN adaptée au projet : détection ponctuelle par sondes déportées d’un côté, détection sur une longueur de l’autre.

Détecter et agir

Architecture Milesight lorsqu’une coupure ou un suivi de volume fait partie du besoin : détecteur de fuite compatible Milesight D2D, contrôleur UC511, électrovanne compatible, et compteur d’eau à impulsions lorsque le volume doit être suivi.

Duck-E n’est lié à aucun fabricant : l’architecture est retenue pour ce que le projet doit faire. Les caractéristiques citées plus bas sont celles publiées par les fabricants pour ces références. Ce qui vaudra pour votre local (longueur de cordon, emplacement des points, autonomie réelle, compatibilité de la vanne) se détermine après la visite.

Détecter un point, surveiller un tracé, agir localement. Trois rôles complémentaires : le troisième n’a de sens que si le projet doit faire plus que constater.

Milesight WS303Milesight

Détection ponctuelle de présence d’eau, dès 0,5 mm de lame d’eau

La référence à retenir lorsque la détection doit pouvoir déclencher une action locale. Le fabricant documente le déclenchement direct d’un contrôleur compatible par Milesight D2D, en vue d’une coupure automatique. Cette coupure reste une option d’architecture arrêtée au projet, jamais une fonction incluse par défaut.

Le fabricant annonce une détection par conductivité entre deux sondes, un buzzer intégré pour l’alarme sur place, un boîtier IP67 et une configuration par NFC. Pile remplaçable.

Milesight EM300-ZLDMilesight

Détection de fuite sur une longueur, par cordon de détection

Là où une sonde ponctuelle surveille un point, le cordon surveille un tracé : le pourtour d’une cuve, le long d’une nourrice, le pied d’un mur. C’est la réponse à une géométrie de surveillance, pas à un autre type de fuite, et il partage la compatibilité Milesight D2D de la détection ponctuelle, donc la même possibilité d’action locale.

Le fabricant annonce un cordon de 3 m, des longueurs sur mesure, un boîtier IP67, une configuration par NFC et un historique local de 2 800 relevés avec retransmission.

Milesight UC511Milesight

Commande locale d’électrovanne et comptage d’impulsions

C’est la pièce qui agit. Il reçoit la commande d’un détecteur compatible par Milesight D2D et pilote la sortie d’électrovanne. Ses entrées à contact sec permettent en outre de raccorder un compteur d’eau à impulsions compatible : le volume peut alors être suivi et associé à des règles locales.

Le fabricant annonce deux sorties pour électrovannes bistables 12 V, deux entrées digitales à contact sec avec comptage d’impulsions, le rôle Milesight D2D Agent, des règles de volume (dépassement et cumul sur une période) et un boîtier IP68. L’alimentation dépend de la version et de la configuration retenues. La vanne et sa compatibilité avec l’installation restent à valider sur place.

Exemples de capteurs adaptés à ce besoin. Duck-E sélectionne le matériel en fonction de votre environnement et ne se limite pas à un fabricant unique.

Duck-E déploie également d’autres références lorsqu’elles correspondent mieux au projet, notamment la famille Dragino LWL02 / WL03A / LWL04 lorsque le besoin est de détecter une présence d’eau, de la remonter en LoRaWAN et de superviser l’événement dans Duck-E Monitor, sans construire une chaîne de commande locale.

Connectivité et existant

Le réseau est un moyen.

Pas besoin de Wi-Fi dans tous les cas : selon le site, les détecteurs passent par LoRaWAN, via Swisscom LPN lorsque sa couverture convient, par une passerelle installée sur place ou par une autre architecture. Un sous-sol enterré se vérifie sur place avant toute commande.

Un équipement signale déjà une présence d’eau ou un défaut ? S’il l’expose (contact, Modbus, RS485, API ou autre information exploitable), Duck-E peut étudier sa récupération. Ce n’est pas possible partout : nous le vérifions d’abord.

Les événements et leurs destinataires sont configurés selon le projet. Duck-E n’est pas un système d’alarme certifié.

Deux façons d’exploiter la supervision.

Duck-E Monitor peut être exploité dans l’infrastructure Duck-E, ou installé dans la vôtre.

Option 1

Infrastructure Duck-E

Supervision exploitée par Duck-E.
Connectivité adaptée au projet : Swisscom LPN lorsque sa couverture convient.
Infrastructure LoRaWAN privée locale lorsque la concentration d’objets ou les contraintes du site le justifient.
Duck-E Monitor.

Option 2

Déploiement local

Serveur fourni et configuré par Duck-E.
Passerelles sur site lorsque cette architecture les requiert.
Duck-E Monitor installé localement.
Intégration assurée par Duck-E.

Ce qui est défini au cadrage, dans les deux cas

Pour l’infrastructure Duck-E : la connectivité, l’hébergement et le périmètre exact de traitement sont définis par Duck-E selon les contraintes du projet et précisés dans l’offre.

Un réseau LoRaWAN privé installé sur le site peut continuer d’alimenter Duck-E Monitor exploité dans l’infrastructure Duck-E. C’est un choix de connectivité, à ne pas confondre avec un déploiement local complet de la supervision.

Pour un déploiement local : l’architecture est définie avec vous selon les contraintes du site : équipements installés localement, connectivité utilisée, accès extérieur éventuel, maintenance et mises à jour. Le périmètre exact est arrêté lors du cadrage du projet.

Voir les architectures Duck-E Monitor en détail →

Questions fréquentes.

Comment détecter une fuite d’eau à distance ?

Un détecteur placé à l’endroit où l’eau apparaîtrait signale sa présence ; l’information est transmise par un réseau adapté au site et Duck-E Monitor affiche l’état, l’heure de l’événement, l’historique et la dernière communication.

Quelle différence entre détecter une fuite et une présence d’eau ?

Le capteur détecte de l’eau au point ou sur la zone équipée. Il ne localise pas l’origine d’une canalisation, ne mesure pas un débit et ne diagnostique pas la cause : c’est le travail d’une recherche de fuite.

Faut-il du Wi-Fi ?

Pas nécessairement. Selon le site, les détecteurs passent par LoRaWAN, via Swisscom LPN lorsque sa couverture convient, ou par une passerelle installée sur place. La couverture est vérifiée avant toute commande.

Peut-on surveiller plusieurs zones ou plusieurs bâtiments ?

Oui. Chaque point a son nom, son état et son historique, et tous se consultent dans une même supervision.

Peut-on consulter l’historique des événements ?

Oui : à quelle heure l’eau a été détectée, quand la zone est revenue à sec et si c’est déjà arrivé auparavant.

Que se passe-t-il si le capteur ne communique plus ?

Monitor affiche la dernière communication de chaque point. Un capteur silencieux apparaît comme tel, au lieu de passer pour une zone sèche.

Peut-on utiliser un câble de détection ?

Oui. Un câble sensible sur sa longueur convient lorsque l’eau peut apparaître le long d’un équipement ou d’une paroi ; un détecteur ponctuel convient pour un point bas précis. Le choix se fait sur place.

Peut-on ajouter l’état d’une pompe ou d’autres données ?

Oui, selon l’installation : état de pompe, consommation, température ou ouverture peuvent s’afficher à côté de la présence d’eau.

Peut-on utiliser un équipement existant ?

Si un équipement expose déjà une information exploitable (contact, Modbus, RS485, API…), Duck-E peut étudier sa récupération. Ce n’est pas possible avec tous les équipements.

Duck-E fournit-il les capteurs ?

Oui. Duck-E choisit le type de détection adapté à la zone, installe les capteurs au bon endroit et les raccorde à Duck-E Monitor.
