Suivi de consommation d’énergie
Duck-E réunit vos données d’énergie dans Monitor pour suivre la consommation, comparer les périodes et superviser plusieurs équipements ou sites depuis une même vue.
La question que vous vous posez
Combien consomme mon installation aujourd’hui ? Et est-ce plus qu’habituellement ?
La source de mesure fournit la consommation ; Monitor la conserve, la compare aux périodes précédentes et montre la dernière communication.
Vos questions
Duck-E Monitor

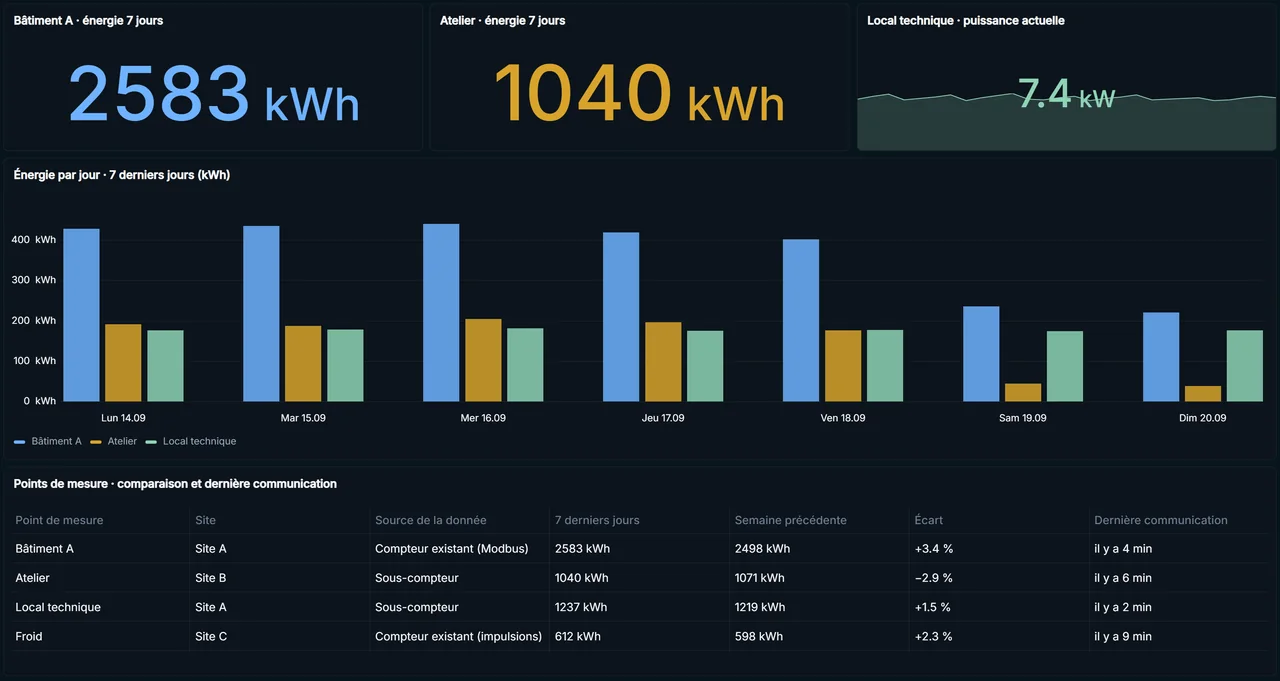

Trois points de mesure, leur énergie jour par jour sur une semaine, la comparaison avec la semaine précédente et la dernière communication : voici à quoi cela ressemble dans Duck-E Monitor.
Ce que vous pouvez voir
Ce n’est pas une maquette : c’est Duck-E Monitor, avec des données de démonstration.
Ce que l’on mesure
Trois grandeurs souvent confondues. Les distinguer évite de lire une consommation là où il n’y a qu’un courant.
Selon le matériel et l’installation, ces trois grandeurs ne sont pas toujours disponibles. Pour afficher des kW ou des kWh, il faut une source qui les fournit réellement, comme un compteur ou un sous-compteur, ou une architecture de mesure adaptée et validée. Duck-E ne transforme pas un courant en kilowattheures par approximation.
Les mêmes questions reviennent, dans des bâtiments très différents.
Ce que vous voulez comprendre
Une même donnée répond à des questions différentes selon qu’on la lit maintenant, dans le temps ou à côté d’une autre.
Cinq façons de lire une consommation
Historique et comparaison
La valeur actuelle répond à « combien maintenant ». L’historique montre comment la consommation évolue, quels jours diffèrent des autres et à partir de quand un changement apparaît.
L’historique et les comparaisons facilitent l’identification de variations inhabituelles. Duck-E n’en établit pas la cause automatiquement : il rapproche les données, l’analyse reste la vôtre.
Mieux comprendre la consommation permet d’identifier les périodes ou les équipements à examiner. Duck-E n’annonce aucun pourcentage d’économie.
Chaque source a sa dernière communication : un point qui cesse d’émettre apparaît comme tel, au lieu de laisser un trou silencieux dans la série.
Source de la donnée
Duck-E choisit l’architecture en fonction de ce que vous voulez réellement savoir, et commence par regarder ce qui existe déjà.
Toutes les interfaces ne sont pas récupérables : nous le vérifions sur l’installation avant toute proposition. Une intervention en tableau électrique est réalisée par un électricien qualifié.
Énergie ou télérelève ?
Vous cherchez surtout à récupérer automatiquement les index d’un compteur existant ? C’est la télérelève : récupérer automatiquement ce que le compteur sait déjà. Le suivi de consommation utilise ces données pour suivre, historiser et comparer. Les deux sont souvent complémentaires.
Un compteur général ne se décompose pas. Aucun calcul ne permet d’en déduire ce qu’a consommé tel atelier ou tel équipement : pour le savoir, il faut mesurer à cet endroit-là. C’est ce qu’on appelle le sous-comptage électrique.
Découpages possibles en sous-comptage
Le découpage utile n’est pas le plus fin possible : c’est celui qui correspond aux décisions que vous pourrez réellement prendre. Chaque projet ne demande pas de tout sous-compter, et le point de mesure se choisit sur l’installation électrique telle qu’elle est, pas sur un plan théorique.
Duck-E ne prétend pas déduire d’une mesure globale quel équipement est responsable de quoi. Cette information n’existe pas dans un compteur général : elle s’obtient en mesurant à l’endroit concerné.
Le contexte
L’énergie prend encore plus de sens lorsqu’elle est mise en relation avec ce qui se passe sur l’installation.
Duck-E Monitor
Plusieurs sites
Chaque point de mesure a son nom, sa source et son historique ; tous se lisent et se comparent dans une seule supervision.
Commencer petit
Le point qui soulève le plus de questions (un bâtiment, un atelier, un équipement) suffit pour démarrer.
Autant le dire avant de poser le premier module.
Ce que Duck-E apporte
Ce que cela suppose
Duck-E rend les consommations visibles et aide à cibler les investigations. Les décisions et les actions d’exploitation restent les vôtres : nous n’annonçons ni détection automatique de gaspillage, ni optimisation automatique, ni pourcentage de réduction.
Une distinction qui a des conséquences concrètes sur ce que vous pourrez lire ensuite.
Mesurer un courant
Un module à tores suit l’intensité qui traverse un câble, sans couper le circuit. C’est précieux pour comparer des départs entre eux et voir des variations. Cela ne produit pas de kilowattheures : l’énergie dépend aussi de la tension et du facteur de puissance.
Obtenir une énergie
Quand des kilowattheures sont nécessaires, c’est un compteur qui doit les fournir. D’où l’intérêt de commencer par regarder ce que l’installation expose déjà avant d’ajouter du matériel.
Une intervention en tableau électrique est réalisée par un électricien qualifié. Nous n’annonçons ni précision, ni plage, ni autonomie avant d’avoir arrêté la référence exacte et vu l’installation.
Deux approches, selon que l’installation dispose déjà d’un équipement exploitable ou non. La référence exacte est arrêtée après le relevé.
Dragino CS01-LBDragino
Courant sur quatre voies, par tores amovibles (100 / 300 / 600 A selon le tore)
Les tores se referment autour des câbles sans couper le circuit. On suit ainsi quatre départs distincts d’un même tableau, ce qui permet de comparer des zones ou des équipements entre eux.
Ce module mesure un COURANT, pas une énergie : il ne remplace pas un compteur et ne délivre pas de kWh. L’intervention en tableau électrique est réalisée par un électricien qualifié.
Dragino RS485-LBDragino
Lecture d’équipements en RS485 / Modbus
C’est la passerelle vers l’existant. Lorsqu’un compteur, un automate ou une centrale dispose d’une interface et d’un protocole compatibles, ses données peuvent être intégrées à la supervision sans remplacer l’équipement en place.
Exemples de capteurs adaptés à ce besoin. Duck-E sélectionne le matériel en fonction de votre environnement et ne se limite pas à un fabricant unique.
Vous cherchez plutôt à relever automatiquement un compteur existant ? Voir la télérelève de compteurs →
Duck-E Monitor peut être exploité dans l’infrastructure Duck-E, ou installé dans la vôtre.
Option 1
Option 2
Pour l’infrastructure Duck-E : la connectivité, l’hébergement et le périmètre exact de traitement sont définis par Duck-E selon les contraintes du projet et précisés dans l’offre.
Un réseau LoRaWAN privé installé sur le site peut continuer d’alimenter Duck-E Monitor exploité dans l’infrastructure Duck-E. C’est un choix de connectivité, à ne pas confondre avec un déploiement local complet de la supervision.
Pour un déploiement local : l’architecture est définie avec vous selon les contraintes du site : équipements installés localement, connectivité utilisée, accès extérieur éventuel, maintenance et mises à jour. Le périmètre exact est arrêté lors du cadrage du projet.
Connectivité et architecture
Selon le projet, les données passent par LoRaWAN (via Swisscom LPN lorsque sa couverture convient, ou par un réseau dédié avec passerelle sur place), par une interface filaire, par une API ou par une infrastructure locale. Un suivi de consommation ne se réduit pas à un choix de réseau radio.
Un local technique enterré se vérifie sur place avant toute commande. Le choix du réseau est indépendant du lieu d’exploitation : les données peuvent être supervisées dans l’environnement Duck-E ou localement, selon l’architecture. Voir Duck-E Monitor →
Les seuils, les événements et leurs destinataires sont configurés selon le projet.
Une source de mesure (compteur existant, sous-compteur ou autre équipement) fournit la consommation ; la donnée est transmise par un réseau ou une interface adaptés au site, et Duck-E Monitor l’affiche avec son historique, les comparaisons configurées et la dernière communication.
Le courant se mesure en ampères, la puissance en watts ou kilowatts, l’énergie en kilowattheures, c’est-à-dire la puissance cumulée dans le temps. Un capteur de courant seul ne permet pas d’affirmer une consommation en kWh : il faut une source qui fournit réellement la puissance ou l’énergie, ou une architecture de mesure adaptée et validée.
Souvent, si le compteur expose ses valeurs : impulsions, Modbus, RS485, API ou autre interface exploitable. Duck-E vérifie d’abord ce qui est récupérable ; cela peut éviter d’ajouter une mesure inutile.
Pas forcément. Un sous-compteur n’est utile que pour connaître la consommation d’une partie de l’installation qu’aucune source existante ne mesure. L’intervention en tableau électrique est réalisée par un électricien qualifié.
Oui, dès lors que chaque équipement dispose d’une source de mesure. Un compteur général ne se décompose pas : pour savoir ce que consomme un équipement, il faut mesurer à cet endroit.
Oui. Les points de mesure de plusieurs sites se lisent dans une même supervision, et le tableau peut être configuré pour comparer des périodes, des équipements ou des sites. Comparer des sites aux usages très différents demande toutefois de la prudence.
Oui. L’historique est conservé sur la durée convenue ; il montre comment la consommation évolue, quels jours diffèrent et à partir de quand un changement apparaît.
Pas nécessairement. Selon le site, les données passent par LoRaWAN (via Swisscom LPN lorsque sa couverture convient, ou un réseau dédié), par une interface filaire, par une API ou par une infrastructure locale.
Pas par défaut. Un suivi de consommation ne remplace ni un compteur de facturation, ni un compteur certifié MID, ni une mesure à caractère fiscal ou réglementaire. Si la donnée doit servir à facturer, le matériel et l’architecture doivent être choisis pour ce besoin : dites-le dès le premier échange.
Oui, lorsque c’est nécessaire. Duck-E commence par ce qui existe, choisit la source de mesure adaptée, la raccorde et la réunit dans Duck-E Monitor. La référence exacte est arrêtée après le relevé de l’installation.
Bâtiments, ateliers, équipements ou sites : décrivez ce que vous voulez comprendre et ce qui existe déjà (compteurs, tableaux, interfaces). Duck-E étudie la source de mesure, le raccordement et la supervision adaptés.
Votre demande est examinée directement par Duck-E.
